產品名稱： 聚氯乙烯(PVC)多對熱電偶線（105°C） | |
| 產品型號： | ||
| 產品價格： |
||
| 發布時間：2014-9-15 19:52:32 | ||
| 關 注 度：3533 | ||

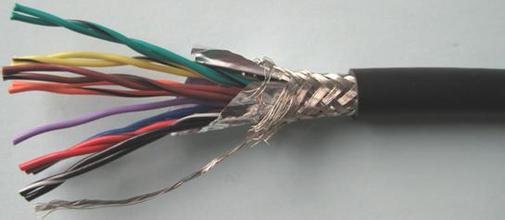

聚氯乙烯(PVC)多對熱電偶線（105°C）
應用
聚氯乙烯多對熱電偶線可應用在電話和其他信號的傳輸。
結構
組成結構:
20線規實芯熱電偶合金
擠壓高溫105°C聚氯乙烯絕緣
彩色編碼：雙絞線對按順序編號以便識別
配對的線芯雙絞，以減少電磁干擾
阻燃聚氯乙烯護套，帶有撕裂繩
單對屏蔽對之間相互獨立
技術參數:
連續額定工作溫度: 105°C
最小彎曲半徑: 絕緣 3 x 外徑 整體 5 x 外徑
誤差極限: 遵循ASTM E230, IEC 584, ANSI MC 96.1
顏色編碼:遵循ANSI, IEC, JIS
產品性能:
允許多種傳感器連接到相關的儀器儀表
良好的耐氣候變化，耐潮，耐油，耐堿，耐機械磨損性能
聚氯乙烯高介電絕緣體
整體屏蔽可實現最大的噪音抑制量
線芯中的信號線可傳輸電話或其他信號
不蔓延, 阻燃
電纜參數
總屏蔽多對補償線
|
AWG |
成股 |
對數 |
護套厚度 |
標稱外徑 |
標稱重量 |
|
20 |
單股 |
4 |
1.016 |
9.042 |
100 |
|
20 |
單股 |
6 |
1.27 |
10.82 |
144 |
|
20 |
單股 |
8 |
1.27 |
11.76 |
179 |
|
20 |
單股 |
12 |
1.27 |
13.665 |
243 |
|
20 |
單股 |
16 |
1.27 |
15.748 |
324 |
|
20 |
單股 |
20 |
1.524 |
16.358 |
385 |
|
20 |
單股 |
24 |
1.524 |
18.44 |
455 |
|
20 |
單股 |
36 |
1.524 |
20.777 |
631 |
|
20 |
單股 |
50 |
1.778 |
24.282 |
867 |
|
20 |
單股 |
8 |
1.27 |
11.76 |
179 |
|
20 |
單股 |
6 |
1.27 |
10.82 |
144 |
|
20 |
單股 |
50 |
1.778 |
24.282 |
867 |
|
20 |
單股 |
4 |
1.016 |
9.042 |
100 |
|
20 |
單股 |
36 |
1.524 |
20.777 |
631 |
|
20 |
單股 |
24 |
1.524 |
18.44 |
455 |
|
20 |
單股 |
20 |
1.524 |
16.358 |
385 |
|
20 |
單股 |
16 |
1.27 |
15.748 |
324 |
|
20 |
單股 |
12 |
1.27 |
13.665 |
243 |
分屏蔽多對補償線
|
AWG |
成股 |
對數 |
護套厚度 |
標稱外徑 |
標稱重量 |
|
20 |
單股 |
4 |
1.27 |
10.668 |
135 |
|
20 |
單股 |
6 |
1.27 |
12.573 |
186 |
|
20 |
單股 |
8 |
1.27 |
13.589 |
231 |
|
20 |
單股 |
12 |
1.524 |
16.51 |
339 |
|
20 |
單股 |
16 |
1.524 |
18.161 |
430 |
|
20 |
單股 |
20 |
1.524 |
19.558 |
513 |
|
20 |
單股 |
24 |
1.524 |
21.717 |
598 |
|
20 |
單股 |
36 |
1.778 |
24.638 |
863 |
|
20 |
單股 |
50 |
1.778 |
28.829 |
1158 |
|
20 |
單股 |
8 |
1.27 |
13.589 |
231 |
|
20 |
單股 |
6 |
1.27 |
12.573 |
186 |
|
20 |
單股 |
50 |
1.778 |
28.829 |
1158 |
|
20 |
單股 |
4 |
1.27 |
10.668 |
135 |
|
20 |
單股 |
36 |
1.778 |
24.638 |
863 |
|
20 |
單股 |
24 |
1.524 |
21.717 |
598 |
|
20 |
單股 |
20 |
1.524 |
19.558 |
513 |
|
20 |
單股 |
16 |
1.524 |
18.161 |
430 |
|
20 |
單股 |
12 |
1.524 |
16.51 |
339 |
