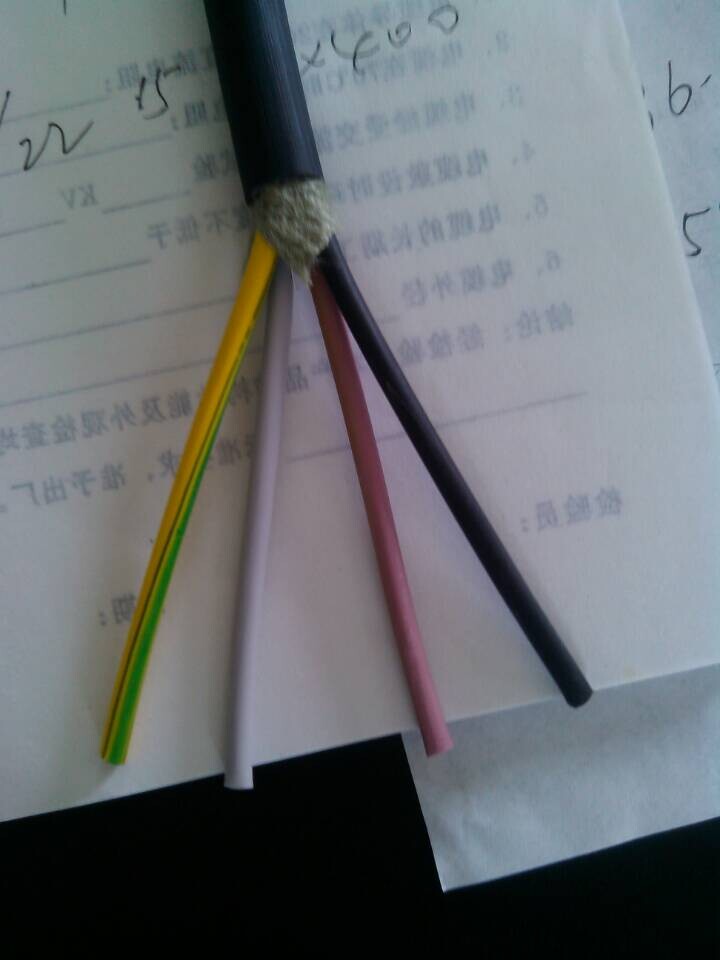

產品名稱： 氟塑料絕緣耐高溫電纜 ZR-KFV,ZR-KFVP,ZR-KFV22,ZR-KFFP | |
| 產品型號： ZR-KFV,ZR-KFVP,ZR-KFV22,ZR-KFFP | ||
| 產品價格： |
||
| 發布時間：2017/3/12 15:38:46 | ||
| 關 注 度：15529 | ||
產品標準：參照GB9330、GB/T12706、GJB773A等標準。
1、用途：
本產品適用于電廠、航空、鋼鐵、石油、化工等以及其他一些工作溫度在150℃以下，200℃以下以下的控制、監控回路的輸配電以及作電器儀表及自動化控制系統的信號傳輸線。。
2：使用條件：
(2)、最低環境溫度：固定敷設-40℃,非固定敷設-15℃。
(3)、敷設安裝電纜時的最小彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
3、型號、名稱、使用范圍：見表1
表1
|
型 號
|
名 稱
|
備 注
|
| KFV， ZR-KFV | 氟塑料絕緣105℃聚氯乙烯護套（阻燃）控制電纜 |
1、電纜導體長期工作溫度105℃，
2、敷設在環境溫度為-40～105℃的場合中。
|
| KFVP， ZR-KFVP | 氟塑料絕緣105℃聚氯乙烯護套編織屏蔽（阻燃）控制電纜 | |
| KFV22，ZR-KFV22 | 氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝（阻燃）控制電纜 | |
| FV， ZR-FV | 氟塑料絕緣105℃聚氯乙烯護套（阻燃）電力電纜 | |
| FV22， ZR-FV22 | 氟塑料絕緣105℃聚氯乙烯護套鋼帶鎧裝（阻燃）電力電纜 | |
| KFF， ZR-KFF | 氟塑料絕緣和護套耐高溫（阻燃）控制電纜 |
1、電纜導體長期工作溫度200℃，
2、敷設在環境溫度為-40～200℃
的場合中。
|
| KFFP， ZR-KFFP | 氟塑料絕緣和護套編織屏蔽耐高溫（阻燃）控制電纜 | |
| KFF22，ZR-KFF22 | 氟塑料絕緣和護套鋼帶鎧裝耐高溫（阻燃）控制電纜 | |
| FF， ZR-FF | 氟塑料絕緣和護套耐高溫（阻燃）電力電纜 | |
| FF22， ZR-FF22 | 氟塑料絕緣和護套鋼帶鎧裝耐高溫（阻燃）電力電纜 |
注：① 耐高溫控制電纜的導體材料可用銅芯或鍍錫銅芯，屏蔽型式可用鍍錫屏蔽，訂貨時在合同中應注明。
② 根據用戶要求可生產氟塑料絕緣和護套耐高溫計算機屏蔽電纜，具體技術參數另行提供。
4、產品規格：見表2～表3
表2 耐高溫控制電纜
|
型 號
|
額定電壓
V
|
導體標稱截面 mm2
|
||||||||
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|||
|
芯 數
|
||||||||||
|
KFV， ZR-KFV
KFF， ZR-KFF
KFVP， ZR-KFVP
KFFP， ZR-KFFP
|
450/750
|
2～61
|
2～14
|
2～10
|
||||||
|
KFV22，ZR-KFV22
FF22， ZR-FF22
|
7～61
|
4～61
|
4～14
|
4～10
|
||||||
注：推薦的芯數：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61等。
表3 耐高溫電力電纜
|
型 號
|
額定電壓kV
|
芯 數
|
導體標稱截面 mm2
|
|
FV， ZR-FV
FF， ZR-FF
FV22，ZR-FV22
FF22，ZR-FF22
|
0.6/1
|
1
|
1.5～300
|
|
2，3，4
|
1.5～240
|
||
|
3+1
|
4～240
|
||
|
4+1
|
4～185
|
||
|
3+2
|
|||
|
5
|
1.5～185
|
5、技術要求
(1)、導體結構及導體直流電阻：
耐高溫控制電纜符合〈聚氯乙烯絕緣和護套（阻燃）控制電纜〉表3規定。
耐高溫電力電纜符合〈0.6/1kV聚氯乙烯絕緣和護套（阻燃）電力電纜〉表4規定。
(2)、成品電纜能經受交流50HZ、3000V、5min的耐壓試驗，不擊穿。
(3)、電纜阻燃性能符合GB/T18380-2001標準規定。
(4)、電纜規格、外形尺寸和重量另行提供。
